Como prevenir e corrigir entupimentos da cabeça de impressão em impressoras CIJ
Um guia prático de manutenção para profissionais de codificação industrial.
Impressoras de jato de tinta contínuo (CIJ) São máquinas essenciais em linhas de produção industrial, capazes de imprimir códigos de data, números de lote e códigos de barras de alta qualidade a velocidades superiores a 300 metros por minuto. Mas existe um problema que todo operador de impressoras CIJ eventualmente enfrentará: cabeça de impressão tamancosQuando o orifício microscópico do bocal — normalmente entre 40 e 80 mícrons de diâmetro — fica parcial ou totalmente obstruído, a qualidade de impressão se deteriora rapidamente. Os caracteres ficam serrilhados, os códigos se tornam ilegíveis e, em casos graves, a produção precisa ser interrompida completamente.
A boa notícia é que os entupimentos da cabeça de impressão são quase totalmente evitáveis com a manutenção adequada, e a maioria dos entupimentos que ocorrem podem ser resolvidos no local, sem a necessidade de chamar um técnico. Este guia aborda tudo o que você precisa saber: o que causa os entupimentos, como evitá-los e como resolvê-los quando acontecem.
Neste guia
Quais são as causas de entupimento da cabeça de impressão em impressoras CIJ?
Entender as causas principais é o primeiro passo para prevenir entupimentos. As impressoras CIJ usam tintas à base de solvente projetadas para secar rapidamente nos substratos — o que significa que elas também podem secar rapidamente dentro da cabeça de impressão se as condições forem desfavoráveis. Aqui estão as seis causas mais comuns:
1. Evaporação do solvente
A causa mais comum. Quando a impressora está ociosa — durante trocas de turno, intervalos de almoço ou desligamentos noturnos — o solvente da tinta evapora da face do bico. Se não for verificado, a tinta seca e endurece dentro do orifício, estreitando progressivamente a abertura.
2. Degradação da tinta
As tintas CIJ têm prazo de validade. Usar tinta vencida ou misturar lotes de tinta antigos e novos pode causar separação de pigmentos, precipitação de resina e formação de partículas — todos esses fatores podem obstruir o bico.
3. Contaminação Ambiental
Poeira, fibras de materiais de embalagem e partículas em suspensão no ambiente fabril podem se acumular na face do bocal e eventualmente serem aspiradas para dentro do orifício. Ambientes com alta concentração de poeira (fábricas de papel, fábricas têxteis) são especialmente problemáticos.
4. Temperaturas e umidades extremas
Altas temperaturas aceleram a evaporação do solvente. Baixas temperaturas aumentam a viscosidade da tinta, reduzindo o fluxo pelo bico. Ambos os extremos perturbam o delicado equilíbrio que mantém a tinta fluindo livremente.
5. Procedimento de desligamento incorreto
Desligar uma impressora CIJ sem executar a sequência de limpeza adequada deixa resíduos de tinta no bico e na tubulação. Essa tinta seca durante a noite e cria um bloqueio rígido, muito mais difícil de remover do que um entupimento recente.
6. Utilização de consumíveis não originais
Tintas e solventes de terceiros que não sejam formulados para o modelo específico da sua impressora podem ter viscosidade, proporções de solvente ou tamanhos de partículas incompatíveis — fatores que aumentam o risco de entupimento.
Prevenção: Rotinas de manutenção diárias e semanais
Prevenir é melhor que remediar — e isso nunca foi tão verdadeiro quanto na manutenção de cabeçotes de impressão CIJ. As rotinas a seguir, quando seguidas consistentemente, reduzirão drasticamente os entupimentos.
Manutenção diária (em todos os turnos)
| Tarefa | Como | Por que isso importa |
|---|---|---|
| Verifique a face do bocal | Inspecione visualmente o bocal da cabeça de impressão para verificar se há acúmulo de tinta ou resíduos. Limpe delicadamente com um pano que não solte fiapos umedecido com solvente de limpeza apropriado. | Remove a contaminação superficial antes que ela entre no orifício. |
| Verificar níveis de tinta/solvente | Verifique se os cartuchos de tinta e solvente para maquiagem estão suficientemente cheios. Substitua os cartuchos com pouca tinta antes que sequem completamente. | Utilizar uma impressora CIJ com baixo teor de solvente resulta em tinta concentrada que entope com mais facilidade. |
| Executar autoflush | Execute o ciclo automático de limpeza da cabeça de impressão (disponível na maioria dos modelos CIJ modernos, como VJ 1880+, Linx 8900 e Domino Ax-Series). | Remove pequenos acúmulos de sujeira do interior do bico usando solvente pressurizado. |
| Imprima um padrão de teste | Faça uma impressão de teste e examine a qualidade do código — procure por pontos ausentes, bordas irregulares ou altura de caracteres desigual. | Detecta obstruções parciais em estágio inicial antes que se tornem bloqueios completos. |
| Descarregar corretamente o sistema de desligamento | Ao final do turno, execute a sequência completa de desligamento/limpeza. Nunca desligue a máquina simplesmente. Para desligamentos prolongados, remova e vede a cabeça de impressão, se possível. | Impede que a tinta seque dentro do bico durante períodos de inatividade. |
Manutenção semanal
| Tarefa | Detalhes |
|---|---|
| Bocal de limpeza profunda | Aplique o solvente de limpeza aprovado pelo fabricante diretamente na face do bico usando um cotonete ou uma almofada sem fiapos. Deixe agir por 2 a 3 minutos e, em seguida, limpe suavemente os resíduos dissolvidos. Não use materiais abrasivos. |
| Verifique o estado do filtro. | Verifique se há contaminação no filtro da linha de tinta (se o seu modelo tiver um). Um filtro entupido restringe o fluxo de tinta e aumenta o desgaste do bico. Substitua-o conforme as instruções do fabricante. |
| Inspecione a tubulação. | Verifique se o tubo de alimentação de tinta apresenta dobras, rachaduras ou pontos moles. Tubos danificados podem introduzir ar no sistema de tinta, o que desestabiliza o jato e contribui para o entupimento. |
| Verifique o prazo de validade da tinta. | Verifique a data de validade de todos os cartuchos de tinta e solvente. Faça o rodízio do estoque utilizando o método FIFO (primeiro a entrar, primeiro a sair). Nunca misture tintas de fabricantes ou lotes diferentes. |
| Verificar as condições ambientais | Confirme se a temperatura de operação está entre 5 e 40 °C (41 e 104 °F) e a umidade relativa entre 20 e 80%. Instale gabinetes ou sistemas de controle climático se a impressora estiver exposta a condições extremas. |

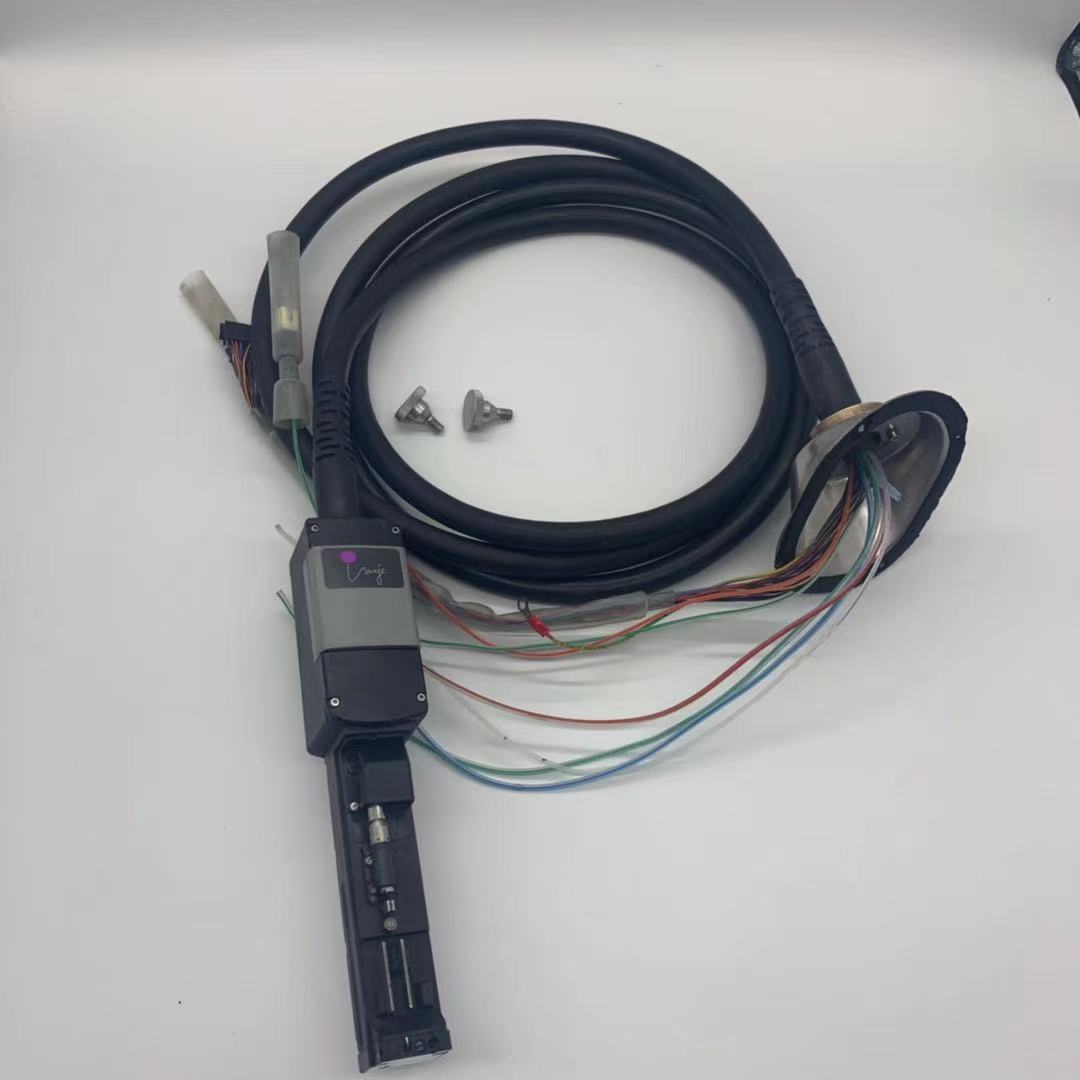

A limpeza rotineira da cabeça de impressão com solvente aprovado previne a maioria dos entupimentos antes mesmo que eles comecem.
Como detectar um entupimento precocemente
Detectar um entupimento parcial logo no início pode significar a diferença entre um conserto de 5 minutos e uma paralisação da produção de 2 horas. Aqui estão os sinais de alerta aos quais você deve estar atento:
Sinais de alerta de um entupimento parcial
- Pontos ausentes em caracteres impressos (lacunas nos traços verticais)
- Bordas dos caracteres irregulares ou difusas onde deveriam ser nítidas.
- Altura desigual dos personagens — alguns personagens são mais altos que outros.
- O jato de tinta parece desalinhado ou "oscilante" quando visto através do visor da cabeça de impressão.
- A impressora aciona um alerta de "verificar cabeçote de impressão" ou "baixa qualidade de impressão".
- Aumento do consumo de solvente (a impressora compensa com maior quantidade de fluido de lavagem).
Muitas impressoras CIJ modernas — incluindo a VJ 1880+ com seu sensor de acúmulo de tinta, a Linx 8900 com seus alertas de diagnóstico e a Domino Série Ax com seu monitoramento inteligente — detectam e alertam automaticamente sobre o desenvolvimento de entupimentos. Leve esses alertas a sério e resolva-os imediatamente, em vez de ignorá-los.
Passo a passo: Como consertar uma cabeça de impressão entupida
Se detectar um bloqueio, siga este procedimento de escalonamento. Comece sempre pelo método menos invasivo. e só recorra a medidas mais graves se a etapa anterior falhar.
Etapa 1: Ciclo de descarga automática
A maioria das impressoras CIJ possui uma função de limpeza integrada que força o solvente através do bico sob pressão. Acesse o menu de manutenção no painel de controle da impressora e inicie o ciclo de limpeza.
Resultado esperado: Remove resíduos superficiais leves e tinta recém-seca. Eficaz para entupimentos que se formaram nas últimas horas.
Etapa 2: Limpeza manual do bocal
Se a limpeza automática não resolver o problema, limpe o bocal manualmente:
- Coloque luvas de nitrilo e proteção para os olhos.
- Aplique de 3 a 5 gotas de solvente de limpeza aprovado pelo fabricante diretamente no orifício do bico.
- Deixe o solvente agir por 2 a 5 minutos para dissolver a tinta seca.
- Limpe delicadamente a face do bocal com um lenço limpo e sem fiapos (nunca use cotonetes diretamente no orifício, pois as fibras podem se soltar e piorar o entupimento).
- Faça uma impressão de teste para verificar se a qualidade melhorou.
Passo 3: Limpeza por ultrassom (para obstruções persistentes)
Se o bocal permanecer parcialmente obstruído após as etapas 1 e 2, a limpeza ultrassônica é a próxima opção. Muitas fábricas possuem equipamentos de limpeza ultrassônica em suas instalações para outras tarefas de manutenção.
- Remova a cabeça de impressão da impressora (siga o procedimento de remoção do seu modelo — em muitos modelos, como a VJ 1580 ou a Linx 8900, a cabeça de impressão é um módulo plug-and-play).
- Encha o banho do limpador ultrassônico com o solvente de limpeza aprovado.
- Mergulhe apenas a extremidade do bocal da cabeça de impressão (não mergulhe os conectores elétricos).
- Ligue o limpador ultrassônico por 3 a 5 minutos a uma frequência de 40 kHz.
- Remova, enxágue com solvente novo e deixe secar ao ar antes de reinstalar.
- Execute a sequência de inicialização da impressora e teste a qualidade de impressão.
Importante: Nunca utilize água no limpador ultrassônico. Utilize somente o solvente aprovado pelo fabricante. A água pode danificar permanentemente os componentes internos da cabeça de impressão.
A diferença entre um bico CIJ entupido e um com manutenção adequada é imediatamente visível na qualidade de impressão.
Lidando com entupimentos severos
Se nenhuma das etapas acima resolver o problema, o entupimento pode ser grave — geralmente causado por tinta que endureceu ao longo de dias ou semanas, ou por contaminação por partículas estranhas no interior do bocal.
Quando escalar o problema
Contate o suporte técnico do fabricante da sua impressora ou um técnico de serviço certificado se:
- O entupimento persiste mesmo após a limpeza ultrassônica.
- Você percebe danos físicos no orifício do bico (rachaduras, deformação).
- A cabeça de impressão foi removida e deixada de molho por longos períodos, sem sucesso.
- Os problemas de qualidade de impressão persistem mesmo após a substituição da cabeça de impressão (indicando um problema mais profundo no sistema).
Não tente Para perfurar, agulhar ou sondar mecanicamente o orifício do bico. O diâmetro do bico é normalmente de 40 a 80 mícrons — aproximadamente o diâmetro de um fio de cabelo humano. Qualquer força mecânica danificará permanentemente o orifício retificado com precisão e exigirá a substituição completa da cabeça de impressão.
Na maioria dos casos de entupimento mais graves, a solução mais econômica é a substituição da cabeça de impressão. Muitos modelos modernos de impressoras CIJ utilizam cabeças de impressão modulares e fáceis de usar (sistema Smart Cartridge da VJ, módulos de cabeça de impressão selados da Linx) que podem ser trocadas em minutos sem ferramentas, minimizando o tempo de inatividade da produção.
Referência rápida: Lista de verificação de manutenção da cabeça de impressão CIJ
Imprima esta lista de verificação e mantenha-a perto da sua impressora CIJ para consulta diária.
Diariamente (em todos os turnos)
- Inspecione a face do bico para verificar se há acúmulo de resíduos ou detritos.
- Verifique os níveis de tinta e solvente — complete se necessário.
- Execute o ciclo de descarga automática.
- Imprima e inspecione o padrão de teste para verificar a qualidade.
- Execute a limpeza adequada do sistema de desligamento ao final do turno.
Semanalmente
- Limpeza profunda da face do bico com imersão em solvente.
- Inspecione e substitua os filtros da linha de tinta conforme necessário.
- Verifique se há danos ou dobras na mangueira.
- Verifique as datas de validade da tinta/solvente — faça o rodízio do estoque.
- Verifique as condições de temperatura e umidade.
Mensal / Trimestral
- Substitua os cartuchos de tinta e solvente conforme o cronograma do fabricante.
- Realizar a manutenção preventiva anual completa conforme o manual de serviço.
- Calibrar os parâmetros de deflexão e carga do jato
- Atualize o firmware da impressora, se disponível.
Conclusão
Entupimentos na cabeça de impressão de impressoras CIJ não são inevitáveis — são o resultado previsível da falta de manutenção. Seguindo uma rotina diária consistente de inspeção dos bicos, controle do nível de solvente e procedimentos adequados de desligamento, a grande maioria dos entupimentos pode ser evitada por completo.
Quando ocorrem entupimentos, uma progressão sistemática, desde a autolimpeza até a limpeza manual e o tratamento por ultrassom, resolverá a maioria dos problemas no local. O princípio fundamental é simples: Resolva os pequenos problemas antes que se tornem grandes.Uma limpeza de bicos de 2 minutos durante a troca de turno é muito menos dispendiosa do que uma paralisação da produção de 2 horas e a substituição de emergência da cabeça de impressão.
Invista tempo na manutenção preventiva e sua impressora CIJ produzirá códigos confiáveis e de alta qualidade por muitos anos.
Aviso: Este guia fornece recomendações gerais de manutenção aplicáveis à maioria dos modelos de impressoras CIJ. Consulte sempre o manual do operador e a documentação de serviço da sua impressora para obter informações específicas sobre os procedimentos, consumíveis aprovados e requisitos de segurança do modelo. A manutenção inadequada pode anular a sua garantia ou causar danos ao equipamento.
