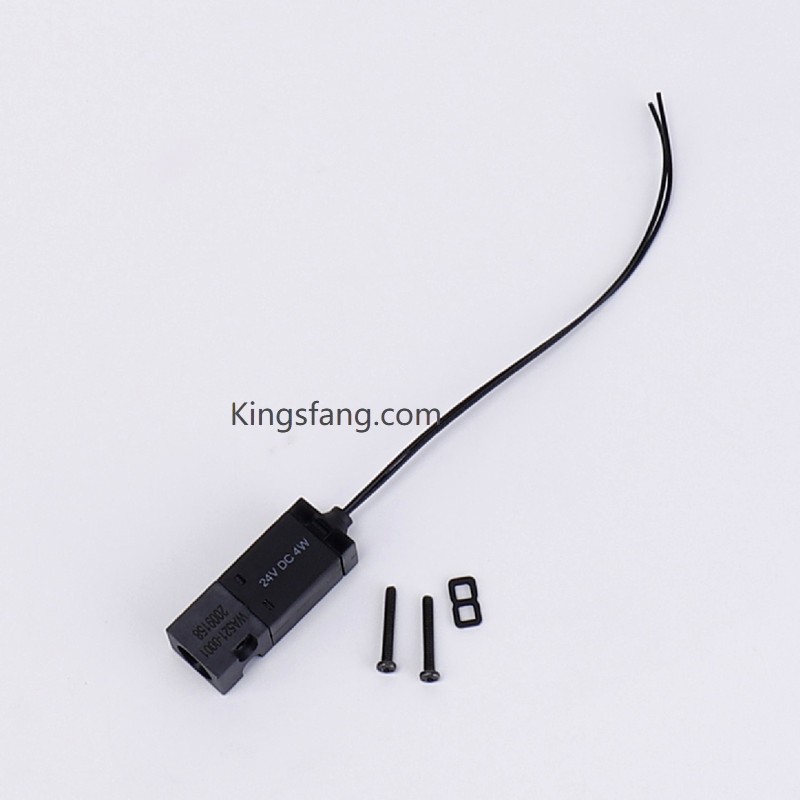

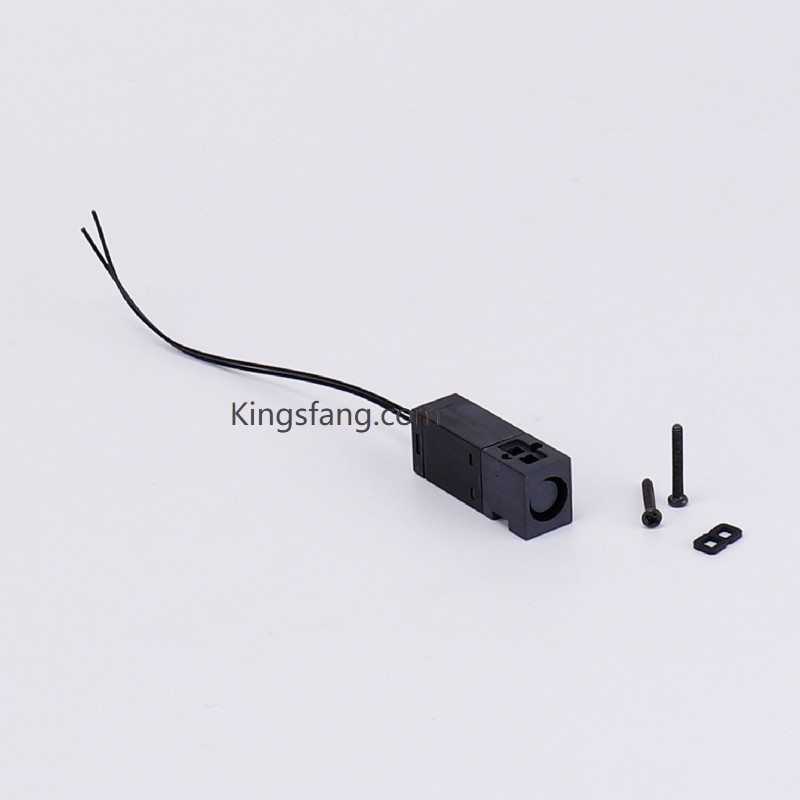

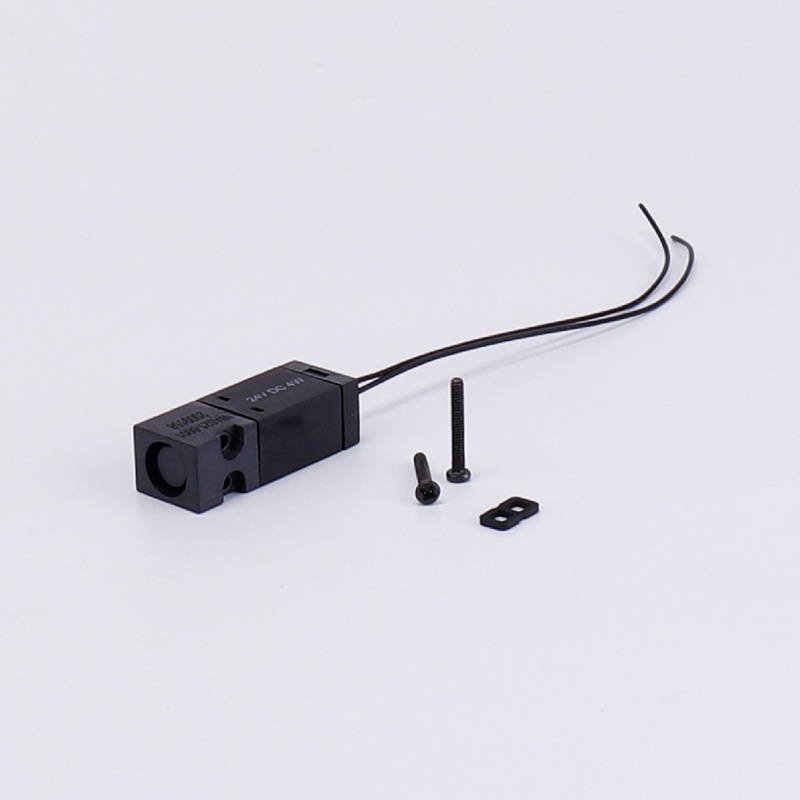

Válvula PICO WB521-0001-177 para impressora jato de tinta Willett

Q1: Qual é a função principal da válvula PICO WB521-0001-177 na máquina?

No sistema de tinta das impressoras Willett 430/43s, esta válvula solenoide em miniatura controla principalmente a recuperação de tinta, a alimentação de solvente ou a comutação necessária para a limpeza automática da cabeça de impressão durante o desligamento. Ela utiliza a energização e desenergização de uma bobina eletromagnética para controlar com precisão o movimento vertical de um pistão interno (núcleo da válvula), direcionando assim o fluxo de fluido.

P2: Como posso determinar se esta válvula PICO está danificada e precisa ser substituída?

Se a impressora apresentar os seguintes alarmes ou sintomas, é provável que esta válvula solenoide seja a causa principal: Recuperação deficiente (Falha na calha/Falha na recirculação): O jato de tinta flui normalmente após a inicialização, mas o tubo de recuperação não consegue puxar a tinta, causando o transbordamento da cabeça de impressão; isso geralmente ocorre devido à válvula de recuperação V11 ou V12 estar travada. Bobina queimada (Circuito aberto/curto na bobina da válvula): A placa de circuito detecta um circuito aberto na bobina da válvula solenoide, acionando um código de erro específico de falha da válvula. Falha na função de limpeza: Ao pressionar o botão de limpeza automática, não há fluxo de solvente para a cabeça de impressão, indicando que a válvula de limpeza não consegue abrir corretamente.

P3: O anel de vedação deve ser substituído ao trocar esta válvula solenoide?

É altamente recomendável a substituição. A base da válvula PICO geralmente possui uma vedação de borracha especial em formato de oito (Código da peça: WB-PC1142). Vedações antigas frequentemente se deformam ou se deterioram após exposição prolongada a fluidos e compressão; reutilizá-las aumenta a probabilidade de vazamentos (de tinta ou solvente) após a instalação da nova válvula.

Q4: Há alguma dica de instalação para a substituição deste corpo de válvulas?

Aplique uma força de aperto moderada: Não aperte demais os parafusos que fixam a válvula PICO, pois isso pode deformar a base de plástico, danificar a rosca ou esmagar a vedação, causando vazamentos. Certifique-se da orientação correta: Verifique cuidadosamente a direção das portas de entrada e saída de fluido durante a instalação (procure por marcações de direção ou pinos de alinhamento no corpo da válvula). A instalação invertida causará erros na lógica do sistema de tinta e poderá até danificar a bomba.
