Na fabricação de fios, cabos e tubos, a tinta CIJ que você escolher é um fator importante. parâmetro crítico do processoA tinta errada borra em linhas de produção de alta velocidade, não adere a plásticos de baixa energia ou desbota sob exposição aos raios UV, resultando em tempo de inatividade, desperdício e falhas de conformidade. Este guia aborda os principais fatores para fazer a escolha certa.

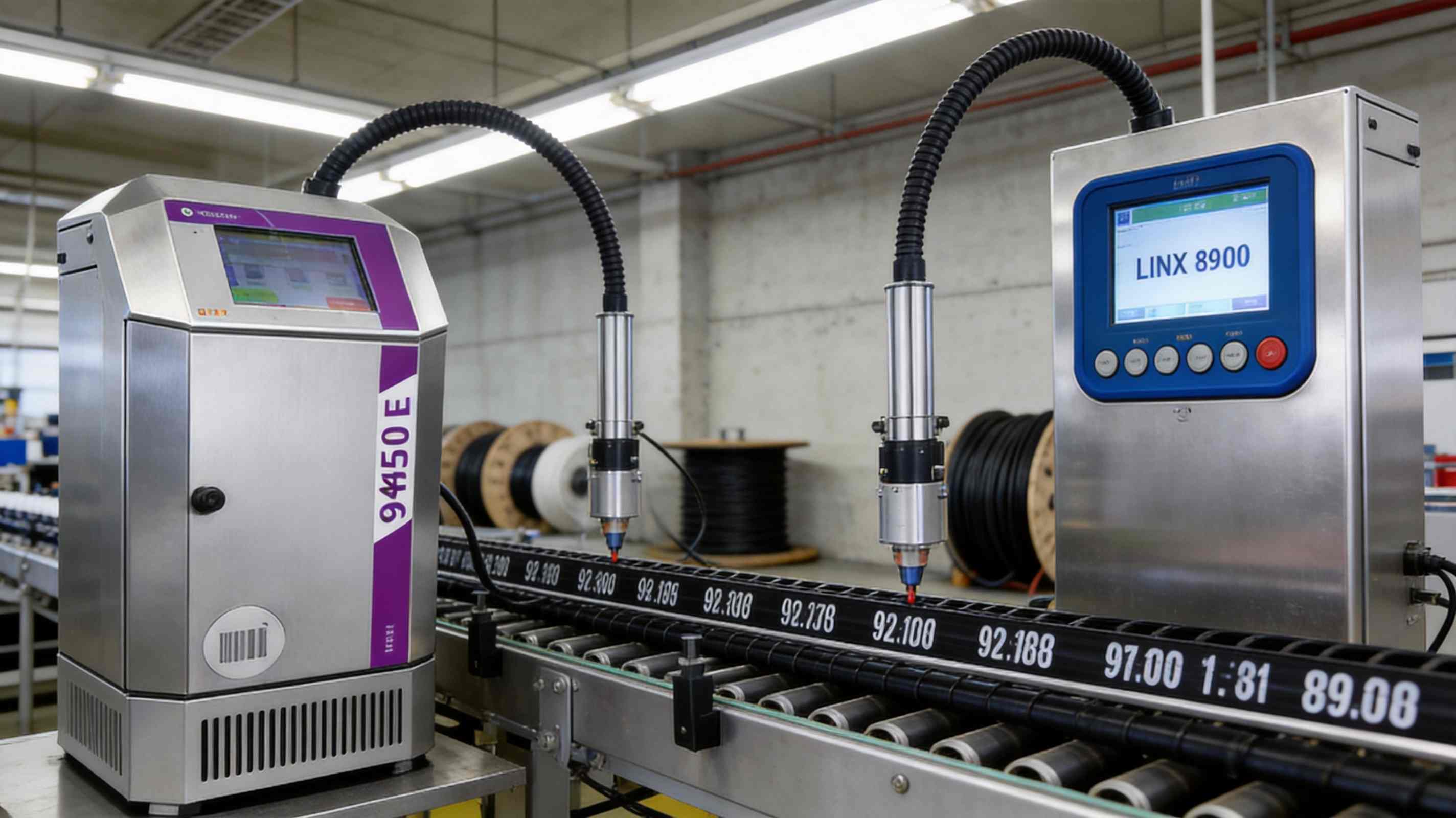

Figura 1 — Codificação Markem-Imaje 9450E (esquerda) e Linx 8900 (direita) em uma linha de extrusão de cabos
1
Conheça seu substrato
O substrato é o fator mais importante. Sua composição química e energia superficial determinam quais tintas irão aderir e secar corretamente.
| Substrato | Energia de superfície | Tinta recomendada |
|---|
| PVC (revestimento do cabo) | Moderado | Pigmentos à base de MEK |
| PE / PEAD (tubo) | Baixo | Tinta especial de baixo consumo energético ou à base de MEOH |
| PP (tubo, conduto) | Baixo | Mistura MEK/acetona com promotor de adesão |
| XLPE (isolamento de cabos) | Baixo-Moderado | Pigmentos à base de MEK |
| Nylon (revestimento do cabo) | Moderado | Pigmentos à base de MEK ou etanol |
| Metálico (cabo blindado, tubo de aço) | Alto | Pigmentos à base de MEK |
Princípio Fundamental
Nunca assuma que uma única tinta funciona em todos os substratos. Teste todas as combinações de tinta e substrato antes de iniciar a produção.
2
Tinta pigmentada versus tinta à base de corante
Essa é a decisão química mais importante para aplicações de extrusão. Ela afeta o contraste, a durabilidade e a manutenção da cabeça de impressão.
Tinta à base de corante
- ✔ Custo 30–50% menor
- ✔ Menos agressivo para as cabeças de impressão, menos entupimentos.
- ✖ Baixa resistência aos raios UV — desbota em poucas semanas.
- ✖ Baixa opacidade em superfícies escuras
- ✖ Desgasta-se durante o enrolamento do cabo.
Tinta pigmentada
- ✔ Excelente opacidade -- branco em cabo escuro é padrão
- ✔ Resistência superior aos raios UV e à abrasão
- ✖ 2 a 3 vezes mais caro
- ✖ Maior risco de entupimento -- necessita de filtragem frequente
3
Base solvente e velocidade de secagem
O solvente determina a velocidade de secagem, a compatibilidade com o substrato e a integridade da cabeça de impressão. Ajuste o tempo de secagem à velocidade da sua linha — a 100 m/min, a tinta deve secar em aproximadamente 0,5 s antes de atingir o próximo rolo.
| Solvente | Velocidade de secagem | Ideal para | Observação |
|---|
| MEK | Muito rápido (<1 s) | PVC, náilon, borracha, metal | Produto essencial para o setor industrial. Adesão mais forte. |
| Etanol | Rápido (1–2 s) | PVC, PE/PP tratado | Mais suave para as cabeças de impressão. Menos eficaz em plásticos de baixa energia. |
| Acetona | Extremamente rápido (<0,5 s) | PP, PE | Opção mais rápida. Pode rachar alguns tipos de plástico, geralmente misturados. |
| Misturado | Ajustável | Projetado para substrato específico | Ideal para materiais desafiadores. Recomendado. |
Dica de velocidade da linha
Na dúvida, escolha uma fórmula de secagem mais rápida. É mais fácil ajustar a distância da cabeça de impressão do que diminuir a velocidade da linha.
4
Necessidades ambientais e de durabilidade
Cabos e tubulações operam em ambientes agressivos. A tinta deve ser compatível com as condições de serviço do produto.
| Exigência | Aplicativo | Solução |
|---|
| Resistência aos raios UV | Cabos e tubulações externas | Tinta pigmentada com estabilizadores UV |
| Resistência à abrasão | Enrolamento de cabos, instalação de conduítes | Tinta pigmentada; verifique com o teste da fita adesiva. |
| Resistência a produtos químicos/óleos | Ambientes automotivos e marítimos | Formulação de reticulação ou resistente a solventes |
| Livre de halogênios | Cabos ferroviários, de mineração e de construção | Tinta livre de halogênio; não deve comprometer a certificação do cabo. |
| Resistência à temperatura | Tubulações de água quente, compartimentos do motor | Pigmentos termicamente estáveis (até 150°C) |
Aviso de Conformidade
Para cabos certificados (UL, CSA, VDE, CCC), a tinta pode precisar estar presente no lista de materiais aprovadosO uso de tinta não aprovada pode invalidar a certificação do cabo. Sempre verifique antes de trocar.
5
Cor e contraste
A legibilidade é imprescindível. As marcas devem ser legíveis em condições reais de uso, e não apenas sob a iluminação ideal de uma fábrica.
| Cor do substrato | Cor da tinta | Razão |
|---|
| Preto, cinza escuro, marrom | Branco (pigmentado) | Contraste máximo. Padrão da indústria para cabos. |
| Branco, cinza claro, bege | Preto (pigmentado) | Padrão para tubulações. Leitura universal. |
| Vermelho, azul, verde | Branco (pigmentado) | Melhor contraste em cabos coloridos. |
6
Compatibilidade do programador
Nem todas as tintas funcionam em todas as impressoras CIJ. Parâmetros de compatibilidade principais:
- Viscosidade: Normalmente, entre 3 e 6 cPs na temperatura de operação. Valores fora da faixa causam má formação de gotículas.
- Condutividade: Deve corresponder ao sistema de eletrodos de carga do codificador. Valores incorretos causam a ausência de caracteres.
- Tamanho das partículas de pigmento: Deve ser filtrado para <1 μm para evitar o entupimento do bocal.
- Correspondência de solvente: O solvente para maquiagem deve ser do mesmo fabricante da tinta.
Os principais fabricantes (Videojet, Domino, Linx, Imaje, Hitachi, Leibinger) publicam listas de compatibilidade de tinta. O uso de tinta não listada anula a garantia e pode danificar a impressora.
7
Lista de verificação de seleção
Verifique antes de comprar
- Material(is) do substrato identificado(s)
- Temperatura da superfície medida no ponto de impressão
- Cor da tinta escolhida para máximo contraste.
- A decisão entre pigmento e corante é justificada.
- A base do solvente deve ser compatível com a química do substrato.
- A tinta está na lista de aprovadas pelos programadores.
- Resistência aos raios UV e à abrasão verificada (se necessário)
- Conformidade regulamentar confirmada (UL / CSA / RoHS)
- Solvente de maquiagem compatível com a marca da tinta
- Amostra testada em condições de produção por mais de uma semana.
- Legibilidade pós-processamento confirmada
Principais conclusões
Escolher a tinta CIJ correta para extrusão é uma questão de preferência. decisão em nível de sistemasComece pelo substrato, depois selecione o contraste (branco pigmentado em cabos escuros, preto em tubos claros), combine a base do solvente e a velocidade de secagem com a velocidade da linha, verifique a resistência ambiental e confirme a compatibilidade com o codificador. Sempre faça um teste de amostra antes de se comprometer com uma compra em grande quantidade.
