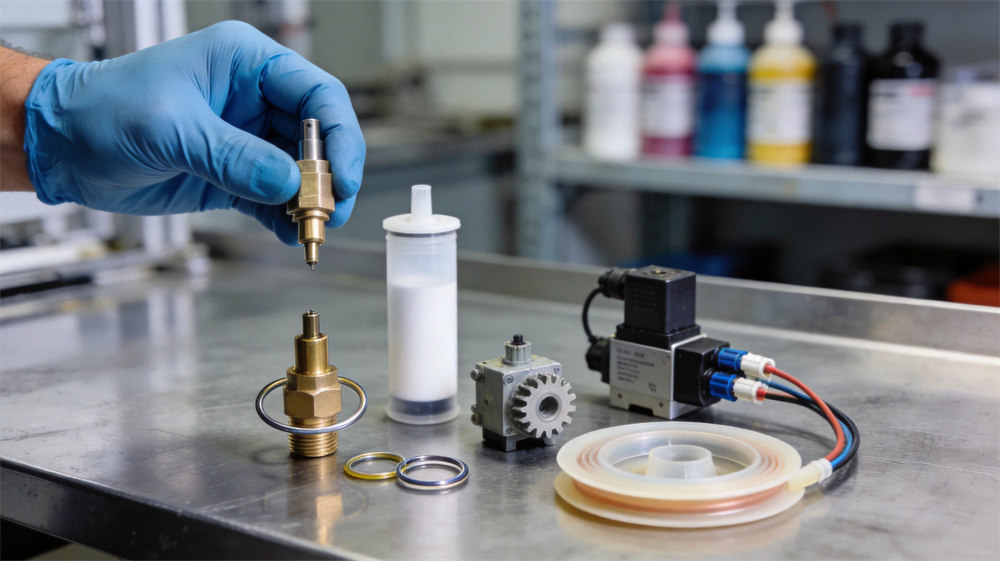

Quais são as peças de reposição mais importantes para impressoras jato de tinta que você deve substituir regularmente?

1. Conjunto do bico da cabeça de impressão

O bico da cabeça de impressão O bocal é indiscutivelmente o componente mais crítico em termos de precisão em todo o sistema CIJ. Normalmente usinado em safira, rubi ou carboneto de tungstênio com um diâmetro de furo de 40 a 80 mícrons, o bocal determina a formação de gotas, a estabilidade do jato e, em última análise, a qualidade da impressão.

Com o tempo, o furo do bico pode sofrer erosão devido ao jato de tinta de alta velocidade, acumular depósitos de tinta seca em sua superfície ou sofrer microdanos por procedimentos de limpeza inadequados. Mesmo uma pequena variação na geometria do bico — alguns mícrons de alargamento — pode causar danos. posicionamento incorreto de gotículas, baixa legibilidade do código e gotículas satélite. que deixam marcas indesejadas no produto.

Por que a substituição é importante: Um bico degradado não pode ser restaurado à sua precisão original. Embora a limpeza regular ajude a prolongar a vida útil do bico, a substituição é a única maneira de restaurar a formação de gotas conforme as especificações de fábrica.

Substituir a cada 6 a 12 meses ou 3.000 a 5.000 horas de funcionamento.

2. Filtros do sistema de tinta (principal, de preenchimento e de calha)

As impressoras CIJ usam múltiplos estágios de filtragem Ao longo do percurso de circulação da tinta, são removidos contaminantes, aglomerados de pigmento e detritos que possam obstruir o bico. Os três filtros principais incluem:

• Filtro de tinta principal: Localizado entre o tanque de tinta e a bomba de engrenagem, este filtro protege a bomba de partículas grandes e geralmente consiste em um elemento de 10 a 20 mícrons.
• Filtro de maquiagem (solvente): Filtra o solvente/aditivo antes que ele entre no tanque principal, impedindo que a contaminação externa atinja o sistema de tinta.
• Filtro de retorno de calha: Captura os resíduos da tinta recuperada antes que ela retorne ao circuito de circulação, protegendo o bico da contaminação trazida de volta pela linha de recuperação.

Quando os filtros ficam saturados, restringem o fluxo de tinta, forçando a bomba de engrenagem a trabalhar mais. Isso aumenta a pressão do sistema, acelera o desgaste da bomba e pode, em última instância, causar o travamento da bomba — uma falha muito mais cara do que uma simples troca de filtro.

Substitua o filtro principal a cada 1.000 a 2.000 horas; os filtros de reposição e de calha devem ser substituídos a cada ciclo de manutenção.

3. Bomba de engrenagem e vedações da bomba

O bomba de engrenagem (Às vezes chamada de bomba crescente) é o coração do sistema de circulação de tinta CIJ. Ela pressuriza a tinta para impulsioná-la através do bico em alta velocidade. Dentro da bomba, engrenagens usinadas com precisão giram em uma carcaça ajustada, e as folgas entre as engrenagens e a carcaça são seladas pela própria película de tinta — fazendo com que qualquer desgaste tenha um impacto imediato.

As engrenagens da bomba sofrem desgaste gradual devido à natureza abrasiva das partículas de pigmento na tinta, e as vedações da bomba se degradam com o tempo devido à exposição contínua a solventes agressivos (MEK, etanol, acetona). Os sintomas de desgaste da bomba incluem: Pressão inconsistente, velocidade do jato oscilante, desprendimento deficiente das gotículas e eventual falha da bomba..

Dica profissional: Muitos conjuntos de bombas estão disponíveis como kits de reconstrução que incluem engrenagens, vedações e componentes de diafragma novos — significativamente mais baratos do que substituir todo o conjunto da bomba.

Substitua o conjunto da bomba a cada 4.000 a 6.000 horas; as vedações a cada 2.000 a 3.000 horas.

4. Válvulas solenoides (recuperação e desligamento)

Os sistemas CIJ dependem de válvulas solenoides para duas funções críticas: controlar a linha de retorno da calha/recuperação (solenoide de recuperação) e gerenciar o desligamento da tinta durante a inicialização, desligamento e condições de falha (solenoide de desligamento).

Essas válvulas eletromagnéticas operam milhares de vezes por dia em um ambiente de produção de ciclo rápido. Os assentos internos das válvulas, as molas e os mecanismos do êmbolo estão sujeitos a desgaste, e as bobinas elétricas podem se degradar devido ao calor. Uma válvula solenoide com defeito pode causar Vazamentos de tinta, recuperação deficiente da calha, flutuações de pressão e falhas nas sequências de inicialização..

Substitua a cada 3.000 a 5.000 horas ou ao primeiro sinal de resposta lenta.

5. Conjunto do Diafragma

O diafragma Serve como uma barreira flexível entre o sistema de tinta e o mecanismo de acionamento pneumático ou mecânico. Flexiona-se continuamente durante a operação para manter a pressão da tinta e auxiliar na circulação. Fabricados com materiais elastoméricos (normalmente borracha revestida com PTFE ou compósitos de fluoropolímero), os diafragmas perdem gradualmente a elasticidade, desenvolvem rachaduras ou pequenos furos devido ao ataque de solventes.

Um diafragma comprometido leva a Instabilidade de pressão, vazamentos de solvente no sistema de tinta (contaminando a tinta) ou entrada de ar que interrompe a formação de gotas..

Substitua a cada 2.000 a 3.000 horas ou em cada revisão geral.

6. Conjunto do eletrodo defletor

O conjunto defletor Consiste em duas placas carregadas posicionadas em lados opostos do jato de tinta. Ao aplicar uma diferença de potencial, o defletor direciona as gotículas carregadas para a posição correta no substrato. Este conjunto fica exposto a respingos de tinta, vapores de solventes e contaminantes ambientais que se acumulam formando uma película condutora nas superfícies dos eletrodos.

Placas defletoras contaminadas causam Ângulos de deflexão inconsistentes, impressões borradas ou desalinhadas e posicionamento errático do código.Embora a limpeza regular ajude, os revestimentos isolantes das placas se degradam com o tempo e eventualmente precisam ser substituídos.

Substituir a cada 3.000 a 5.000 horas.

7. Transdutor/Sensor de Pressão

O transdutor de pressão Monitora a pressão do sistema de tinta em tempo real e envia dados para a eletrônica de controle da impressora. O monitoramento preciso da pressão é essencial para manter a velocidade correta das gotas e a relação carga/massa adequada. Os transdutores de pressão em impressoras CIJ estão expostos ao contato contínuo com solventes e à vibração mecânica.

Um sensor de pressão com defeito ou em mau funcionamento pode fazer com que a impressora opere com pressão incorreta, levando a... Instabilidade do jato de tinta, baixa qualidade de impressão ou códigos de erro falsos que interrompem a produção..

Substitua a cada 4.000 a 6.000 horas ou quando a calibração se desviar das especificações.

8. Eletrodo de Carga e Oscilador de Cristal

O eletrodo de carga (também chamado de túnel de carregamento) transmite uma carga elétrica a cada gota à medida que ela passa por ele. oscilador de cristal (cristal piezoelétrico) cria as vibrações que quebram o fluxo contínuo de tinta em gotículas de tamanho uniforme na frequência correta.

Os eletrodos de carga acumulam resíduos de tinta ao longo do tempo, o que pode distorcer o campo de carga. O oscilador de cristal é um componente de estado sólido, mas pode sofrer alterações de frequência devido a ciclos térmicos, acúmulo de contaminantes ou envelhecimento. A falha de qualquer um desses componentes resulta em pontos ausentes, posicionamento incorreto dos pontos ou falha total do jato.

Eletrodo de carga: limpar regularmente, substituir a cada 2.000–3.000 horas; Cristal: substituir se houver deriva de frequência.

Reduza o tempo de inatividade da CIJ em 90% com manutenção preventiva.

Estudos mostram que mais de 90% das paradas não programadas de impressoras CIJ são causadas por falhas evitáveis ​​de componentes. Ao substituir essas peças de reposição críticas regularmente, você pode reduzir drasticamente as paradas não planejadas, prolongar a vida útil da impressora e manter a qualidade consistente do código em todas as suas linhas de produção.
